JIS B 1180（六角ボルト）｜本体・附属書JAの違いと寸法・強度区分

JIS B 1180の現行表示はJIS B 1180:2014です。正式名称は「六角ボルト」で、公式状態は「有効」です。この記事では、本体規格と附属書JAを最初に分けたうえで、呼び径から寸法を引き、強度区分・材質・附属書JAの移行状態まで同じページで確認できるように整理します。

なお、2019-10-21は規格の年版ではなく、直近の確認年月日です。2015年1月の正誤票もあわせて確認する必要があります。

JIS B 1180は何を定める規格か

JIS B 1180:2014は六角ボルトを対象とする規格で、種類、形状・寸法、製品仕様、表示などを扱います。

実務では、「M10だから寸法はこれ」と呼び径だけを見て判断するのでは不十分です。まず本体規格か附属書JAかを分け、そのうえで種類・部品等級または仕上げ程度、ねじ系列、寸法、強度条件を順に確認すると、取り違えを防げます。

本体規格と附属書JAは何が違うか

本体規格は、ISO 4014、4015、4016、4017、4018、8676、8765の7規格に対応する体系です。これに対して附属書JAは、現行本体が対応する7つのISO規格によらない国内従来形です。

両者は同じJIS B 1180の中にある別の体系です。単純な「新規格と旧規格」の二択として扱うと、寸法や分類を取り違えるおそれがあります。

附属書JAには、旧ISO由来の規定も含まれます。そのため「ISO由来かどうか」で分けるのではなく、現行本体が対応するISO体系か、附属書JA体系かを確認します。

まず位置付け・種類・等級を分ける

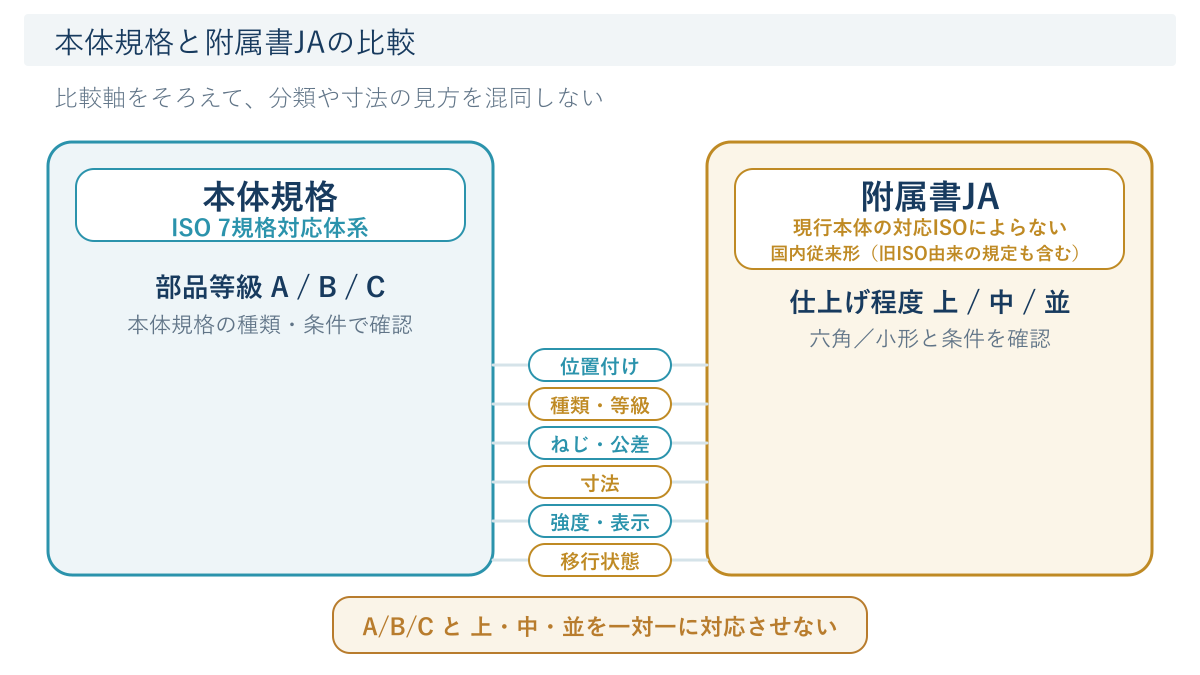

本体規格と附属書JAを、位置付けから移行状態までの比較軸で並べると次のとおりです。

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

比較軸	本体規格	附属書JA	適用条件・実務影響
位置付け	ISO 7規格に対応する本体体系	現行本体が対応する7つのISO規格によらない国内従来形	同一JIS内の別体系として識別する
種類・部品等級／仕上げ程度	呼び径六角、有効径六角、全ねじ等。部品等級A/B/C	六角ボルト、小形六角ボルト。仕上げ程度は上・中・並	A/B/Cと上/中/並を一対一対応させない
ねじ系列・ねじ公差	並目・細目を種類別に扱い、公差は種類・部品等級に応じて確認	並目・細目。ねじ公差域クラスは4h/6g/8gを組み合わせ、特に指定がなければ6g	値より先に体系・種類・等級を選ぶ
寸法	本体規格の基準値と部品等級別公差	附属書JAの基準値と仕上げ程度別公差	同じ呼び径でもs・kが異なる場合がある
強度区分・表示	JIS B 1180側の種類・部品等級・径条件で許容組合せを確認	附属書JA側の条件と正誤票を含む参照規格を確認	JIS B 1051に区分があるだけで無条件適用しない

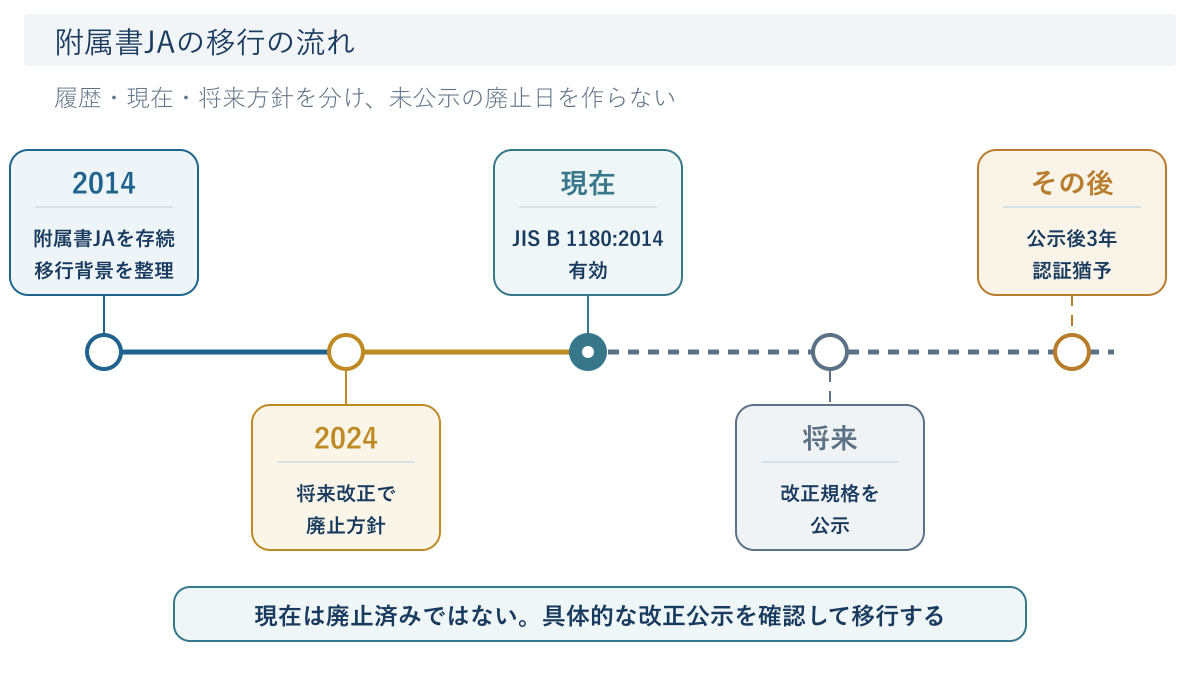

移行状態	将来の中心となる本体体系として移行が促されている	現時点では現行規格内に残るが、2024年に将来改正での廃止方針が示された	現行と将来予定を分ける

スマートフォンでは表を横にスクロールして確認できます。

本体規格の部品等級A/B/Cと、附属書JAの仕上げ程度「上・中・並」は別の分類です。両者を一対一に置き換えず、どの体系のどの種類を見ているかを先に固定してください。

同じ呼び径でも二面幅・頭高さが違う場合がある

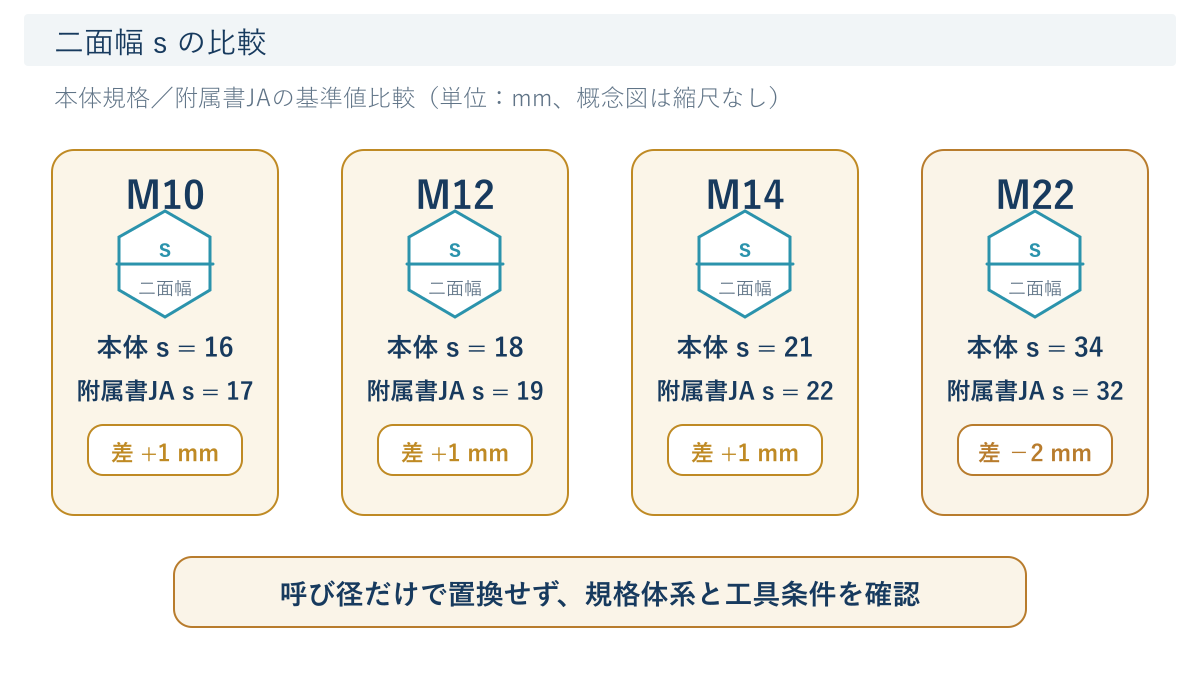

下表では、本体規格と附属書JAに共通する26呼び径を、差がない行も含めてすべて残しています。二面幅sが異なるのは、M10=16/17、M12=18/19、M14=21/22、M22=34/32 mm（本体/JA）の4サイズです。

頭高さkの基準値が異なるのは、M8=5.3/5.5、M10=6.4/7、M12=7.5/8、M14=8.8/9、M18=11.5/12、M20=12.5/13、M30=18.7/19、M36=22.5/23 mm（本体/JA）です。基準値が同じでも、公差帯は部品等級と仕上げ程度によって別になります。そのため、基準値と公差は分けて扱います。

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

呼び	P（本体）mm	本体s	JA s	Δs=JA-本体	本体k	JA k	Δk=JA-本体	基準値判定	実務影響
M3	0.5	5.5	5.5	0	2	2	0	基準値同一	基準値同一
M3.5	0.6	6	6	0	2.4	2.4	0	基準値同一	基準値同一
M4	0.7	7	7	0	2.8	2.8	0	基準値同一	基準値同一
M5	0.8	8	8	0	3.5	3.5	0	基準値同一	基準値同一
M6	1	10	10	0	4	4	0	基準値同一	基準値同一
M8	1.25	13	13	0	5.3	5.5	0.2	差あり	頭高さ差
M10	1.5	16	17	1	6.4	7	0.6	差あり	二面幅差・頭高さ差
M12	1.75	18	19	1	7.5	8	0.5	差あり	二面幅差・頭高さ差
M14	2	21	22	1	8.8	9	0.2	差あり	二面幅差・頭高さ差
M16	2	24	24	0	10	10	0	基準値同一	基準値同一
M18	2.5	27	27	0	11.5	12	0.5	差あり	頭高さ差
M20	2.5	30	30	0	12.5	13	0.5	差あり	頭高さ差
M22	2.5	34	32	-2	14	14	0	差あり	二面幅差
M24	3	36	36	0	15	15	0	基準値同一	基準値同一
M27	3	41	41	0	17	17	0	基準値同一	基準値同一
M30	3.5	46	46	0	18.7	19	0.3	差あり	頭高さ差
M33	3.5	50	50	0	21	21	0	基準値同一	基準値同一
M36	4	55	55	0	22.5	23	0.5	差あり	頭高さ差
M39	4	60	60	0	25	25	0	基準値同一	基準値同一
M42	4.5	65	65	0	26	26	0	基準値同一	基準値同一
M45	4.5	70	70	0	28	28	0	基準値同一	基準値同一
M48	5	75	75	0	30	30	0	基準値同一	基準値同一
M52	5	80	80	0	33	33	0	基準値同一	基準値同一
M56	5.5	85	85	0	35	35	0	基準値同一	基準値同一
M60	5.5	90	90	0	38	38	0	基準値同一	基準値同一
M64	6	95	95	0	40	40	0	基準値同一	基準値同一

スマートフォンでは表を横にスクロールして確認できます。

図面・現品・購入仕様で混在を防ぐ

置換や混在防止では、次の項目を確認すると実務に落とし込みやすくなります。

• 図面・注文書で規格体系と種類・等級を明示する。
• 現品で二面幅s・頭高さk・表示を照合する。
• 使用工具と二面幅を照合する。
• 在庫・組立で本体規格品と附属書JA品の混在を防止する。
• 呼び径が一致するだけで置換可能とは判断しない。

たとえばM10は、本体規格の二面幅sが16 mm、附属書JAが17 mmです。呼び径が同じでも工具条件や周辺部品との干渉条件が変わり得るため、規格体系まで含めて照合します。

JIS B 1180の寸法を呼び径から確認する

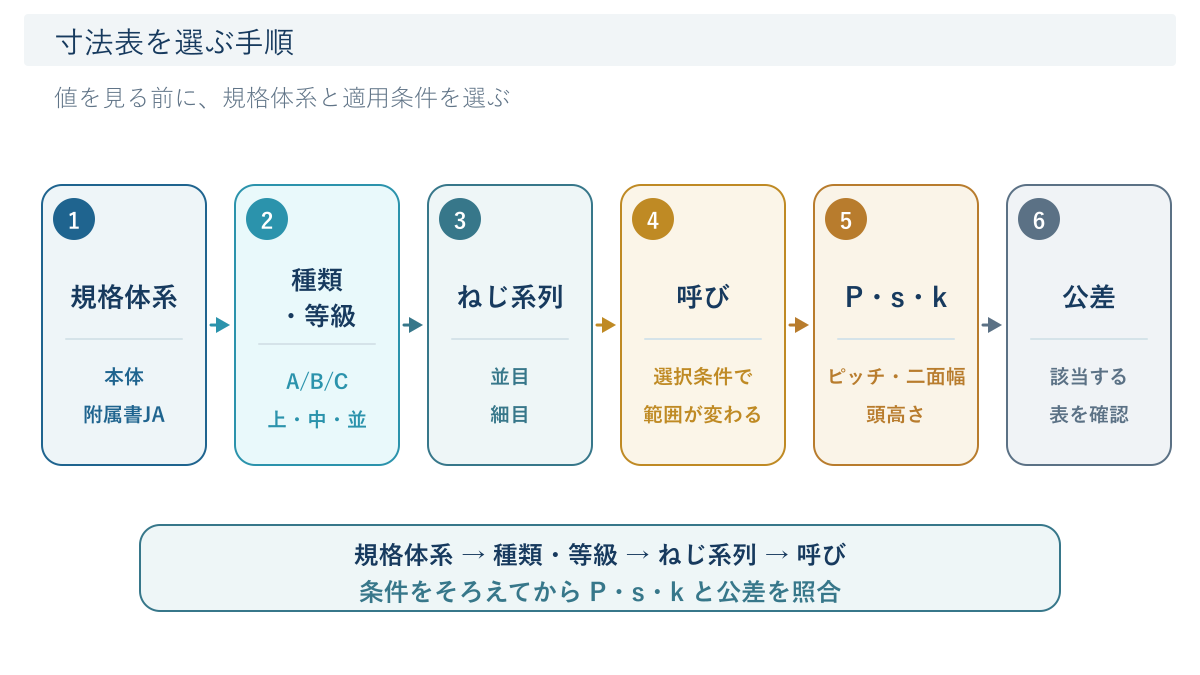

寸法は、規格体系 → 種類／部品等級・仕上げ程度 → ねじ系列 → 呼び → P・s・k → 公差の順で確認します。記号は、dがねじの呼び、Pがピッチ、sが六角頭の二面幅、kが頭高さを表します。

寸法検索表の列は、規格体系・種類・部品等級／仕上げ・ねじ系列・呼び・P・s・k・選択系列・適用呼び径範囲・公差／単位キーです。各行に「本体規格」または「附属書JA」を明記しているため、値と適用条件を同時に確認できます。

表は、次の順に絞り込んで使います。

1. 規格体系を「本体規格」または「附属書JA」から選ぶ。
2. 種類と、部品等級A/B/Cまたは仕上げ程度上・中・並を選ぶ。
3. 並目・細目などのねじ系列を選ぶ。
4. ねじの呼びを選ぶ。
5. P・s・kの基準値を読む。
6. 最後に、種類・等級に対応する公差を正式規格の該当表で確認する。

本体規格は7種類を適用条件として持ち、附属書JAは六角ボルト／小形六角ボルトと上・中・並の仕上げ程度を分けます。部品等級A/B/Cまたは仕上げ程度上・中・並は、寸法値と同じ行の適用条件欄で確認できます。

並目と細目は、別の行、または同一行内に明示したピッチとして区別しています。各種類・等級の適用呼び径範囲も、同じ行に示しています。

掲載範囲は、本体規格・並目がM1.6～M64の全件、本体規格・細目がM8～M64の全選択系列です。附属書JAは、六角ボルトがM3～M64の全件、小形六角ボルトがM8～M39の全件です。

P、s、kの単位はmmです。公差は、規格体系・種類・部品等級／仕上げ程度に対応する公差キーから、正式規格の該当表へつなげて確認します。

寸法検索表

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

規格体系	種類・部品等級／仕上げ（適用条件）	ねじ系列	呼び	P mm	s mm	k mm	選択系列	適用呼び径範囲	公差・単位キー
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B	並目	M1.6	0.35	3.2	1.1	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B	並目	M2	0.4	4	1.4	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B	並目	M2.5	0.45	5	1.7	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B	並目	M3	0.5	5.5	2	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B	並目	M3.5	0.6	6	2.4	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B	並目	M4	0.7	7	2.8	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M5	0.8	8	3.5	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M6	1	10	4	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M8	1.25	13	5.3	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M10	1.5	16	6.4	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M12	1.75	18	7.5	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M14	2	21	8.8	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M16	2	24	10	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M18	2.5	27	11.5	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；有効径六角ボルト B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M20	2.5	30	12.5	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；有効径B:M3～M20；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M22	2.5	34	14	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M24	3	36	15	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M27	3	41	17	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M30	3.5	46	18.7	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M33	3.5	50	21	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M36	4	55	22.5	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M39	4	60	25	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M42	4.5	65	26	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M45	4.5	70	28	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M48	5	75	30	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M52	5	80	33	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M56	5.5	85	35	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M60	5.5	90	38	第2選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	呼び径六角ボルト A/B；全ねじ六角ボルト A/B；呼び径六角ボルト C；全ねじ六角ボルト C	並目	M64	6	95	40	第1選択	呼び径A/B:M1.6～M64；全ねじA/B:M1.6～M64；呼び径C:M5～M64；全ねじC:M5～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M8×1	1	13	5.3	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M10×1	1	16	6.4	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M10×1.25	1.25	16	6.4	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M12×1.5	1.5	18	7.5	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M12×1.25	1.25	18	7.5	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M14×1.5	1.5	21	8.8	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M16×1.5	1.5	24	10	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M18×1.5	1.5	27	11.5	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M20×1.5	1.5	30	12.5	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M20×2	2	30	12.5	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M22×1.5	1.5	34	14	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M24×2	2	36	15	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M27×2	2	41	17	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M30×2	2	46	18.7	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M33×2	2	50	21	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M36×3	3	55	22.5	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M39×3	3	60	25	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M42×3	3	65	26	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M45×3	3	70	28	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M48×3	3	75	30	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M52×4	4	80	33	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M56×4	4	85	35	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M60×4	4	90	38	第2選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
本体規格	全ねじ六角ボルト A/B；呼び径六角ボルト A/B	細目	M64×4	4	95	40	第1選択	両種類ともM8～M64	P/s/k=mm；公差は種類・部品等級別の本体規格該当表
附属書JA	六角ボルト（仕上げ程度：上）	並目（JA.6細目指定なし）	M3	0.5	5.5	2	標準	上:M3～M64	P/s/k=mm；上→表JA.8系
附属書JA	六角ボルト（仕上げ程度：上）	並目（JA.6細目指定なし）	M3.5	0.6	6	2.4	なるべく用いない	上:M3～M64	P/s/k=mm；上→表JA.8系
附属書JA	六角ボルト（仕上げ程度：上）	並目（JA.6細目指定なし）	M4	0.7	7	2.8	標準	上:M3～M64	P/s/k=mm；上→表JA.8系
附属書JA	六角ボルト（仕上げ程度：上）	並目（JA.6細目指定なし）	M5	0.8	8	3.5	標準	上:M3～M64	P/s/k=mm；上→表JA.8系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目（JA.6細目指定なし）	M6	1	10	4	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目（JA.6細目指定なし）	M7	1	11	5	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M8	1.25（並目）／1（細目）	13	5.5	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M10	1.5（並目）／1.25（細目）	17	7	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M12	1.75（並目）／1.25（細目）	19	8	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M14	2（並目）／1.5（細目）	22	9	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M16	2（並目）／1.5（細目）	24	10	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M18	2.5（並目）／1.5（細目）	27	12	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M20	2.5（並目）／1.5（細目）	30	13	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M22	2.5（並目）／1.5（細目）	32	14	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M24	3（並目）／2（細目）	36	15	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M27	3（並目）／2（細目）	41	17	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M30	3.5（並目）／2（細目）	46	19	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M33	3.5（並目）／2（細目）	50	21	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M36	4（並目）／3（細目）	55	23	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目／細目	M39	4（並目）／3（細目）	60	25	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目（JA.6細目指定なし）	M42	4.5	65	26	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目（JA.6細目指定なし）	M45	4.5	70	28	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目（JA.6細目指定なし）	M48	5	75	30	標準	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中・並）	並目（JA.6細目指定なし）	M52	5	80	33	なるべく用いない	上:M3～M64；中:M6～M64；並:M6～M52	P/s/k=mm；上→表JA.8系；中→表JA.10系；並→表JA.12系
附属書JA	六角ボルト（仕上げ程度：上・中）	並目（JA.6細目指定なし）	M56	5.5	85	35	標準	上:M3～M64；中:M6～M64	P/s/k=mm；上→表JA.8系；中→表JA.10系
附属書JA	六角ボルト（仕上げ程度：上・中）	並目（JA.6細目指定なし）	M60	5.5	90	38	なるべく用いない	上:M3～M64；中:M6～M64	P/s/k=mm；上→表JA.8系；中→表JA.10系
附属書JA	六角ボルト（仕上げ程度：上・中）	並目（JA.6細目指定なし）	M64	6	95	40	標準	上:M3～M64；中:M6～M64	P/s/k=mm；上→表JA.8系；中→表JA.10系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M8	1.25（並目）／1（細目）	12	5.5	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M10	1.5（並目）／1.25（細目）	14	7	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M12	1.75（並目）／1.25（細目）	17	8	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M14	2（並目）／1.5（細目）	19	9	なるべく用いない	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M16	2（並目）／1.5（細目）	22	10	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M18	2.5（並目）／1.5（細目）	24	12	なるべく用いない	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M20	2.5（並目）／1.5（細目）	27	13	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M22	2.5（並目）／1.5（細目）	30	14	なるべく用いない	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M24	3（並目）／2（細目）	32	15	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M27	3（並目）／2（細目）	36	17	なるべく用いない	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M30	3.5（並目）／2（細目）	41	19	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M33	3.5（並目）／2（細目）	46	21	なるべく用いない	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M36	4（並目）／3（細目）	50	23	標準	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系
附属書JA	小形六角ボルト（仕上げ程度：上・中）	並目／細目	M39	4（並目）／3（細目）	55	25	なるべく用いない	上:M8～M39；中:M8～M39	P/s/k=mm；上→表JA.13系；中→表JA.15系

スマートフォンでは表を横にスクロールして確認できます。

附属書JA・六角ボルトのM3、M3.5、M4、M5、M6、M7、M42、M45、M48、M52、M56、M60、M64は、表JA.6に細目の指定値がありません。そのため上表では「並目（JA.6細目指定なし）」と表示し、M8～M39には指定細目を併記しています。

なお、表JA.6以外の細目が必要な場合にJIS B 0205-2のピッチを使用できることは、表の指定値とは別の条件です。

代表ケースとして、本体規格・細目では、M8×1（P=1 mm、s=13 mm、k=5.3 mm）、M24×2（P=2 mm、s=36 mm、k=15 mm）、M64×4（P=4 mm、s=95 mm、k=40 mm）を表内で特定できます。

附属書JA・六角ボルトでは、M3（P=0.5 mm、s=5.5 mm、k=2 mm）、M24（並目P=3 mm・細目P=2 mm、s=36 mm、k=15 mm）、M64（P=6 mm、s=95 mm、k=40 mm）を特定できます。

附属書JA・小形六角ボルトでは、M8（並目P=1.25 mm・細目P=1 mm、s=12 mm、k=5.5 mm）、M24（並目P=3 mm・細目P=2 mm、s=32 mm、k=15 mm）、M39（並目P=4 mm・細目P=3 mm、s=55 mm、k=25 mm）を特定できます。

この表のp・s・kは基準値です。基準値だけで製品適合を判定せず、種類、部品等級または仕上げ程度、公差、必要に応じて長さ系列を正式規格で確認してください。

強度区分4.6は何を意味し、どの条件で使えるか

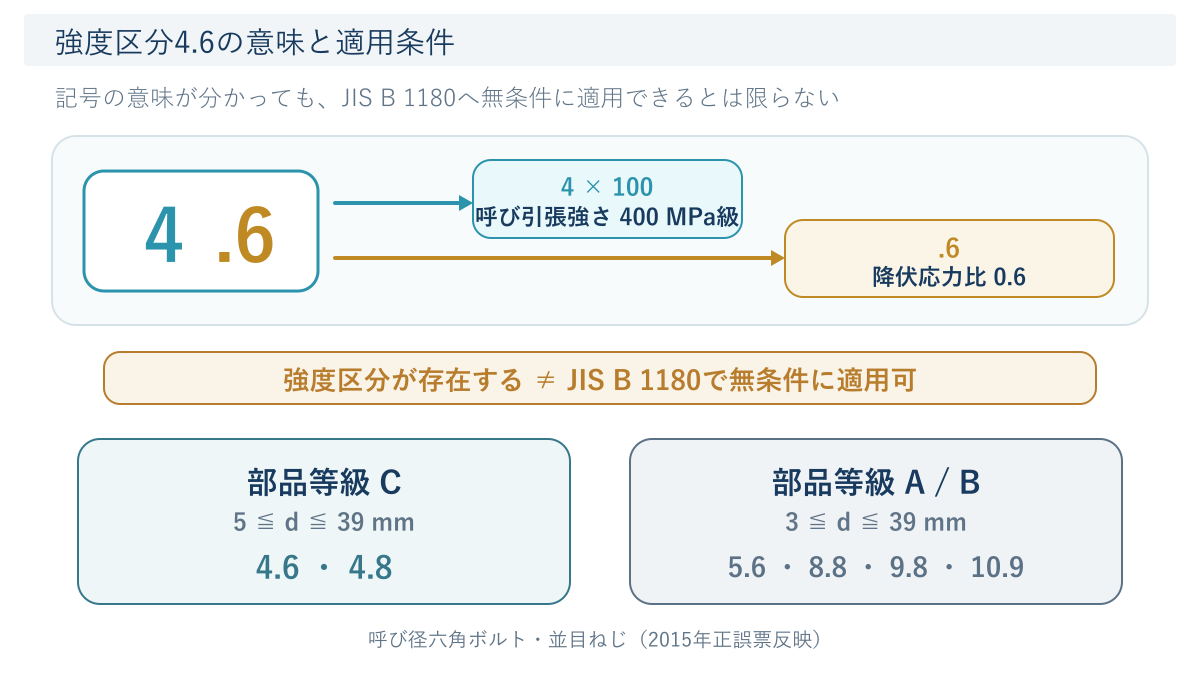

強度区分4.6の「4」は呼び引張強さ400 MPa級を、「.6」は降伏応力比0.6を表します。したがって、呼び下降伏応力は400 MPa × 0.6 = 240 MPaです。強度区分は、材料名でも部品等級でもありません。

JIS B 1051に強度区分が存在することと、JIS B 1180の製品にその区分を適用できることは別です。JIS B 1180側の種類・部品等級・呼び径などの条件まで確認します。

2015年1月の正誤票により、本体規格の鋼の強度区分欄には9.8が追加されています。呼び径六角ボルト・並目ねじの代表ケースは、次のとおりです。

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

部品等級	呼び径条件	JIS B 1180で示す代表強度区分	注意
C	5≦d≦39 mm	4.6、4.8	呼び径六角ボルト・並目ねじの代表ケース
A/B	3≦d≦39 mm	5.6、8.8、9.8、10.9	2015年1月正誤票の9.8を反映

スマートフォンでは表を横にスクロールして確認できます。

この表は、呼び径六角ボルトの並目ねじを対象としています。全ねじ・有効径・細目など別の種類へは、そのまま一般化しません。部品等級Cの下限5 mmは、製品範囲M5～M64と上記の39 mm以下という条件を組み合わせたものです。

強度区分を決めるときは、次の順で確認します。

1. 材料カテゴリを確認する。
2. 規格体系・種類を確認する。
3. 部品等級・呼び径を確認する。
4. 用途要求を確認する。
5. 該当する機械的性質規格を確認する。

なお、附属書JAのJIS B 1051参照には、2015年1月の正誤票でJIS B 1051:2000とされた箇所があります。そこを現行のJIS B 1051:2014へ自動置換せず、附属書JAの適用境界と正誤票を併せて確認してください。

材質ごとに何の機械的性質を確認するか

JIS B 1180が対象とする材料カテゴリは、鋼・ステンレス鋼・非鉄金属です。材料名だけで強度を決めず、まず本体規格か附属書JAかを分けます。そのうえで、材料と呼び径に応じて機械的性質の確認先を選びます。

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

規格体系	材料カテゴリ・径条件	主要な機械的性質の確認先	適用条件・次の確認
本体規格	鋼	JIS B 1051:2014	製品種類・部品等級・呼び径条件と組み合わせる
本体規格	耐食ステンレス鋼	JIS B 1054-1:2013	該当する製品仕様の適用条件を確認する
本体規格	非鉄金属	JIS B 1057:2001	該当する製品仕様・材種の条件を確認する
附属書JA	鋼・39 mm以下	JIS B 1051:2000	2015年正誤票を反映し、ボルト種類別の強度区分も確認する
附属書JA	鋼・42 mm以上	受渡当事者間の協定	表JA.3の強度区分に適合する場合は、その区分を適用できる
附属書JA	ステンレス鋼	受渡当事者間の協定	支障がなければJIS B 1054-1を適用する方針。適用時は同規格の材料条件も確認する
附属書JA	非鉄金属	受渡当事者間の協定	支障がなければJIS B 1057を適用する方針。適用時は同規格の材料条件も確認する

スマートフォンでは表を横にスクロールして確認できます。

材料カテゴリ、表面処理、強度区分は別の軸です。たとえば材料カテゴリを特定できても、それだけで強度区分や表面処理条件まで決まるわけではありません。

附属書JAはいつ廃止されるのか｜現行状態と移行

本記事の公開時点では、現行表示はJIS B 1180:2014で、公式状態は「有効」です。附属書JAは廃止済みとして扱えません。一方で、2024年には、将来改正で附属書JAを廃止する方針が示されています。

附属書JAの扱いを時点ごとに分けると、次のようになります。

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

時点	出来事	当時／現在の附属書JAの扱い	現在読むときの意味・次の確認
2014年改正	附属書JAを存続しつつ、本体規格への移行を促す背景	附属書JAあり	新設計・更新時は本体体系への移行可能性を確認
2024年	将来改正で附属書JAを廃止する方針が示された	将来方針	方針通知の日付を廃止日や猶予起算日にしない
現在	JIS B 1180:2014が公式現行ページで有効	現行有効	附属書JAを廃止済みと扱わない
将来の改正公示後	改正内容に応じて附属書JAの扱いが変わる	将来	現行規格によるJISマーク認証猶予は公示後3年として起算点を管理

スマートフォンでは表を横にスクロールして確認できます。

移行準備では、次の項目を自社の図面・購買・在庫・認証管理へ落とし込みます。

• 図面の規格体系と寸法差を確認する。
• 購入仕様・発注表記を確認する。
• 在庫・現品の本体規格／附属書JA混在を確認する。
• 改正規格が公示されたかを確認する。
• JISマーク認証猶予の起算点を管理する。

設計・調達・品質で確認点はどう変わるか

本体規格と附属書JAの違いを理解した後は、担当ごとに確認対象を変えると抜けを減らせます。ここでは技術内容を担当別に繰り返さず、次の行動だけを整理します。

左右にスクロールできます。 この表を大きく見る・全7表の一覧へ

担当	確認対象	次の行動	見落としリスク
設計	規格体系、種類・等級、呼び径、p/s/k、公差	図面・仕様で本体／JAと種類・等級を特定し、置換時は寸法差を確認	呼び径だけで互換と判断する
調達	発注表記、規格体系、在庫区分	注文書で規格体系と種類・等級を明示し、JA品と本体品を在庫上で区別	同じM呼びを同一品として扱う
品質	正誤票、強度条件、現品表示	2015年正誤票を反映し、強度区分を種類・等級・径条件と合わせて判定	B1051の区分をB1180へ無条件適用する
製造／組立	工具寸法、現品s/k、混在	工具の二面幅と現品を照合し、ライン・棚で体系混在を防ぐ	M10等の二面幅差を見落とす
規格／認証	改正公示、現行状態、認証猶予	改正規格の公示日を確認し、公示後3年の猶予起算点を管理	2024通知日を猶予の起算日にする

スマートフォンでは表を横にスクロールして確認できます。

公式情報・参考資料

記事内で意味や比較軸を確認した後、最終的な規格要求・公差・適合判断は、次の公式情報へ戻って確認します。

※本記事の内容と参考資料の確認状況は、記事の公開時点のものです。本記事はJIS規格の理解・検索を支援するための情報です。個別製品の適合、認証、契約仕様、設計判断は、最新の正式規格、正誤票、関連規格および契約文書で確認してください。詳しくは免責事項をご確認ください。
