JIS B 1051（ボルト等の強度区分）｜8.8の読み方と材質との違い

JIS B 1051を調べると、「8.8は材質名なのか」「8と.8は何を表すのか」「どの版を見ればよいのか」「表6やPDFはどこで確認するのか」といった疑問が一度に出てきます。

この記事では、正式規格を読む前に押さえておきたい判断の順序を、設計・品質・調達・評価の実務者向けに整理します。

JIS B 1051は何を定める規格か

JIS B 1051は、主として炭素鋼・合金鋼製のボルト、小ねじ、植込みボルトなどのおねじ部品について、強度区分を含む機械的・物理的性質を扱う規格です。

自分の部品が対象かを見るときは、部品名だけでは足りません。ねじ系列、形状、使用温度域、部品の機能、負荷能力の扱い、適用する試験系列まで切り分けて確認します。

一次判断の目安は、次のように整理できます。

一次判断	確認する内容
JIS B 1051の主対象として確認	炭素鋼・合金鋼製のボルト、小ねじ、植込みボルトなどのおねじ部品
製品規格を別に確認	六角ボルトなどの形状・寸法・製品仕様
別規格も確認	引張力を受けない止めねじなど、B1051とは異なる対象の締結用部品
B1051だけで決めない	締付けトルク／締付け力性能、耐食性、疲労など

したがって、図面に「8.8」とあるだけで、形状、寸法、材質、表面処理、締付け条件まで決まったと考えるのは適切ではありません。まずB1051で強度区分の意味を理解し、その後に製品規格や用途別の関連規格へ進むのが基本です。

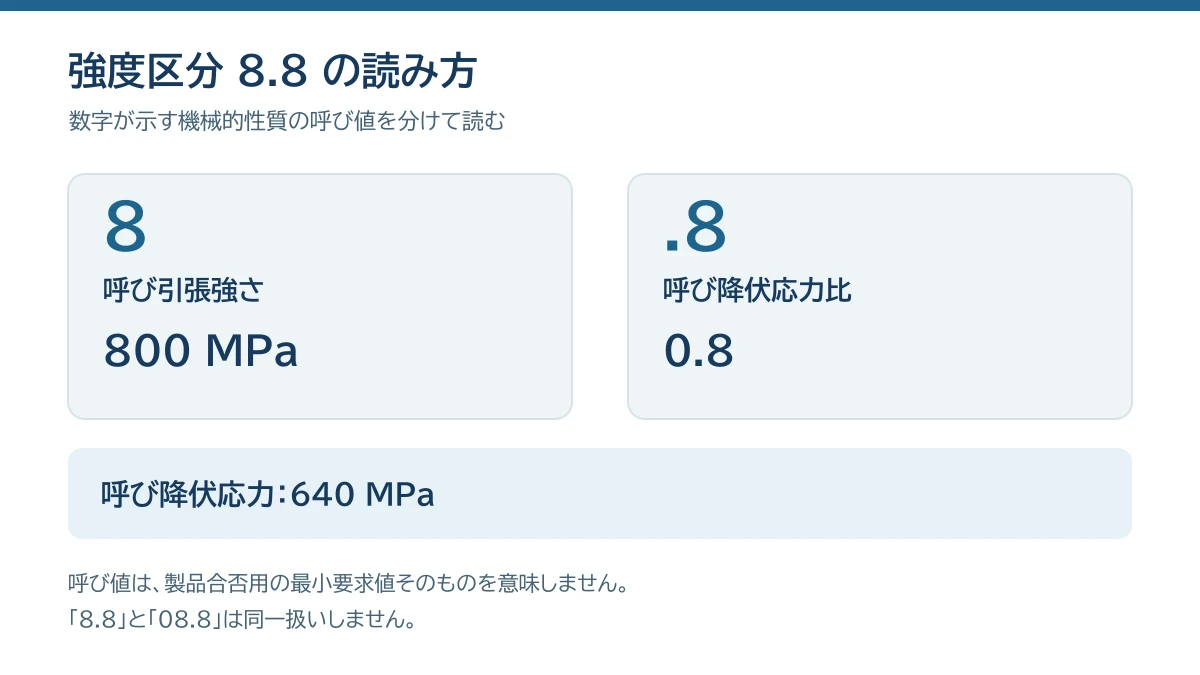

JIS B 1051の強度区分8.8はどう読むか

強度区分8.8は、機械的性質を読むための数字記号です。8は呼び引張強さ800 MPa、.8は呼び降伏応力と呼び引張強さの比0.8を表します。この組合せから、呼び降伏応力は640 MPaと読みます。

ただし、800 MPaと640 MPaは、製品合否の最小要求値や設計許容値そのものと読み替えないでください。これらは強度区分記号を理解するための呼び値です。実製品の判定では、呼び径、形状、負荷能力、試験条件などに応じて正式規格の要求を確認します。

8.8を読む順序は次のとおりです。

1. 左側の8を、呼び引張強さ800 MPaとして読む。
2. 右側の.8を、呼び降伏応力と呼び引張強さの比0.8として読む。
3. 800 MPa × 0.8から、呼び降伏応力640 MPaという関係を理解する。
4. 実製品の合否判定では、この呼び値だけで決めず、正式規格の最小値・適用条件・試験条件へ進む。

8.8と08.8は同じではない

8.8と08.8は、先頭の0を無視して同じ表示として扱うものではありません。先頭0は、負荷能力低下を区別する体系に関係します。図面、現品表示、成績書で08.8を見た場合は、8.8へ自動的に読み替えず、形状や負荷能力の条件を正式規格で確認します。

表示と実務上の扱いを並べると、違いは次のようになります。

見る点	8.8	08.8
表示	先頭0なし	先頭0あり
実務上の扱い	通常の8.8として条件確認	8.8と同一扱いせず、負荷能力低下を区別して確認
次の確認	呼び径、形状、試験条件	先頭0が付く適用条件、形状、負荷能力、試験条件

スマートフォンでは表を横にスクロールして確認できます。

8.8・10.9・12.9は何を比較すればよいか

8.8、10.9、12.9を比較するときは、数字の大小だけで置き換え可否を判断しません。まず同じルールで記号を読み、そのうえで製品に適用される規格上の性質を比較します。

比較するときの軸は、次の6点です。

比較軸	確認のポイント
強度区分記号	左側の数字と右側の数字が何を表すか
引張側の性質	適用される最小引張強さを正式規格で確認
降伏・耐力側の性質	降伏応力または耐力の扱いを確認
保証荷重	呼び径、形状、ねじ系列、強度区分に応じた条件を確認
硬さ・伸び等	適用する試験項目と条件を確認
製品条件	呼び径、形状、完全負荷能力の有無、試験系列を確認

同じ「高い強度区分」であっても、呼び径や製品形状、適用試験条件を無視して単純に置換できるとは限りません。区分別の規格値一覧が必要な場合は、JIS B 1051:2014本文と正誤票を使って対象条件を特定します。

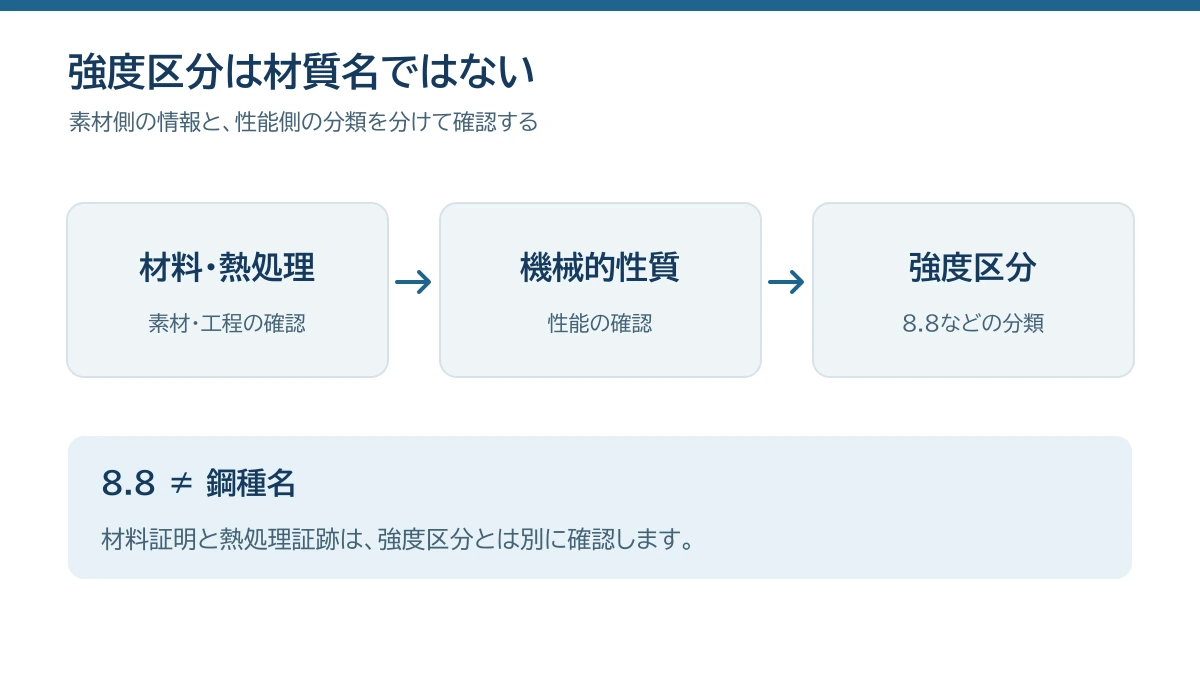

強度区分と材質は同じものではない

8.8は鋼種名ではありません。材料や熱処理などによって必要な機械的性質を成立させ、その性能側を数字記号で分類したものが強度区分です。

そのため、図面や購買仕様で「材質8.8」とだけ書くと、性能分類と材料指定が混ざってしまいます。実務では少なくとも次の項目を分けて確認します。

確認項目	何を見るか
強度区分	要求する機械的性質の分類
材料・鋼種	使用材料、材料証明との整合
化学成分条件	対象材料に必要な条件を正式規格で確認
熱処理	熱処理の有無、必要な証跡
焼戻し条件	必要な場合に正式規格で条件を確認
表面処理	めっき等がある場合は関連規格・個別仕様も確認
製品規格	形状、寸法、製品としての要求
必要試験	強度区分と製品条件に応じた試験項目・条件

「強度区分が同じなら材料も同じ」「材質が同じなら強度区分も同じ」といった一対一の対応では扱いません。性能の証跡と、材料・製造条件の証跡を分けて確認します。

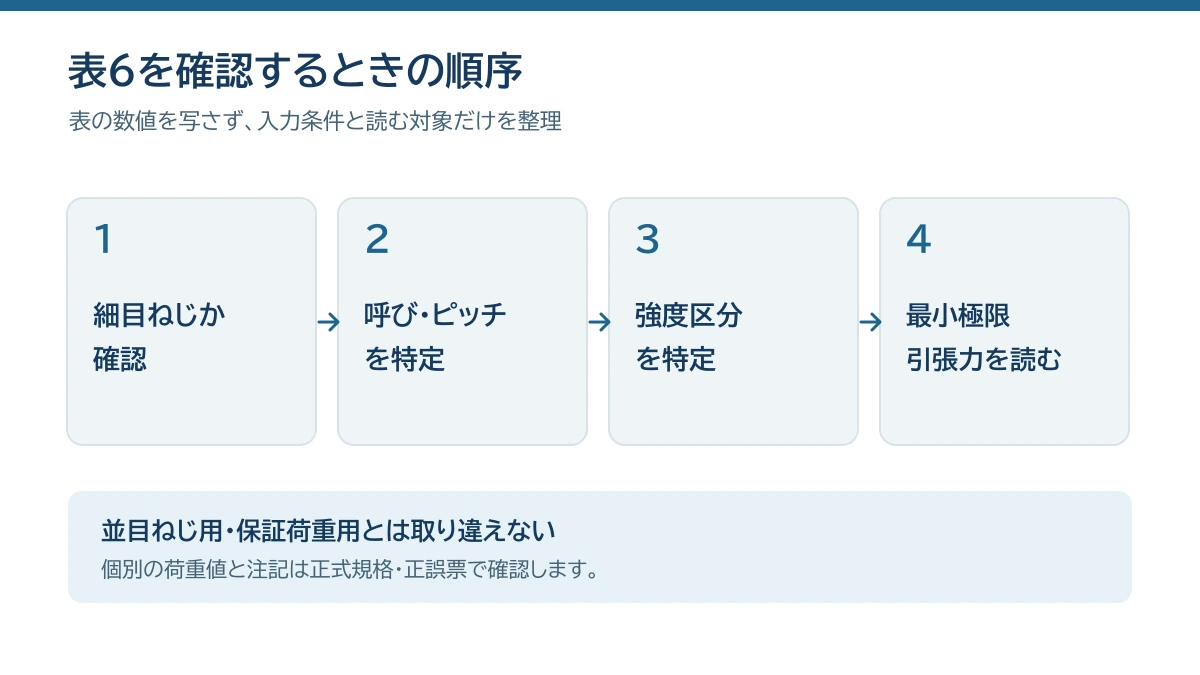

表6は細目ねじの最小極限引張力を見る表

JIS B 1051:2014の表6は、細目ねじについて、呼び・有効断面積・強度区分に応じた最小極限引張力を確認するための表です。ここでいう最小極限引張力は、引張りで破断側の能力を確認する荷重です。

表の数値を探す前に、「細目ねじか」「呼びとピッチは何か」「どの強度区分か」を先に特定します。

確認順は次のとおりです。

1. 対象が細目ねじであることを確認する。
2. 呼びとピッチを特定する。
3. 強度区分を特定する。
4. 該当条件の最小極限引張力を正式規格で読む。

表6を使うときは、並目ねじ用の表や保証荷重を扱う表と取り違えないでください。本記事には具体的な荷重値や表の配列を載せていません。実際の値と注記は、JIS B 1051:2014本文および正誤票で確認してください。

JIS B 1051のPDFはどこで確認できるか

公式情報へ進む場合は、日本規格協会（JSA）のJIS B 1051:2014商品ページと、日本産業標準調査会（JISC）のJIS検索・閲覧案内を起点にするのが確実です。

検索で見つかったPDFは、入手できることと「現行版・完全版・正規な利用条件」であることを分けて判断します。

公式確認は次の順で行います。

1. 日本規格協会のJIS B 1051:2014ページで、規格番号、年版、状態、正誤票を確認する。
2. 日本産業標準調査会のJIS検索を公式閲覧入口として使い、対象規格を確認する。
3. JISの入手閲覧方法も確認し、必要に応じて公式プレビュー・購入・閲覧へ進む。

入手・閲覧の形態ごとに、確かめる軸は次のように違います。

入手・閲覧形態	正式性	完全性	版	権利・利用条件
公式販売	JSAの正規入手経路	対象商品の内容を確認	対象規格・年版を照合	購入時の利用条件を確認
公式プレビュー	公式の限定表示	全文と同一視しない	表示された年版を照合	プレビューの利用条件を確認
第三者販売	販売元と正規性を個別確認	提供範囲を個別確認	公式現行版と照合	販売・再利用条件を個別確認
第三者配布	無料で見つかるだけでは正式性を判断しない	完全性を個別確認	公式現行版と照合	配布・再利用権を個別確認

スマートフォンでは表を横にスクロールして確認できます。

PDFを使う前には、少なくとも部門記号B、年版2014、状態「有効」、2015/01正誤票を公式ページで照合してください。なお、第三者サイトの個々の合法性や利用許諾は、本記事では判定しません。

最新版は2014年版。2024年は「確認」

現行表示はJIS B 1051:2014で、状態は有効です。2014-09-22が現行版の発行日であり、2024-10-21は同じ2014年版が「確認」された日です。したがって、JIS B 1051:2024とは表記しません。

• 2014-09-22：現行版の発行日
• 2015/01：正誤票あり
• 2024-10-21：2014年版の直近確認日

正誤票は、規格発行後に公式に示された訂正情報です。本文だけを入手している場合でも、JIS B 1051:2014の正誤票があることを踏まえ、対象箇所を含めて確認する必要があります。

対応国際規格はISO 898-1:2013で、JISとの対応程度はIDTです。ISO側では次版プロジェクトが進行中ですが、開発中の情報を「JIS B 1051がすでに改正された」「JISの改正内容が決まった」と読み替えてはいけません。

将来動向は、公開・更新時にJISの公式情報とISO 898-1の公式ページで分けて確認します。

旧文書の「B1051の4」は年版を確認する

旧図面や旧規格を参照した文書に「JIS B 1051の4」と書かれている場合は、年版なしに現行2014年版の箇条4へ読み替えないでください。2014年版の箇条4は「記号及び意味」です。一方、JIS B 1180:2014の正誤票には、JIS B 1051:2000 の4（材料）という年版付き参照の公式例があります。

つまり、古い文書で箇条番号を見つけたときは、参照しているJIS B 1051の年版を先に特定することが必要です。

設計・調達・品質・試験で次に確認すること

JIS B 1051を実務で使うときは、部門ごとに見る資料が少しずつ違います。共通しているのは、強度区分だけで判断せず、製品規格、材料証跡、試験条件を分けて確認することです。

担当ごとの確認対象は、次のとおりです。

担当	次に確認すること
設計	強度区分、製品規格、ねじ系列、形状を分け、締付け条件はB1051だけから一意に決めない
調達	要求強度区分、材料・鋼種の指定、材料証明、熱処理・表面処理の要求を分けて伝える
品質	現品表示・成績書・材料証明・必要試験を照合し、年版と正誤票の参照漏れを防ぐ
評価・試験	対象の強度区分、呼び径、形状、ねじ系列に応じて、適用する試験系列と判定条件を正式規格で確認する

社内の職責分担や承認フローは組織ごとに異なりますが、少なくとも「強度区分」「材料」「製品規格」「試験条件」を一つの項目として混ぜないことが、確認漏れを減らす基本になります。

JIS B 1051だけで足りないときの関連規格

JIS B 1051だけで、締結用部品に必要なすべての事項が完結するわけではありません。何を確認したいかに応じて、役割の違う規格へ進みます。

確認したいこと	関連規格の例	役割の違い
六角ボルトの製品仕様	JIS B 1180	六角ボルトの製品規格を確認する
ナット側の機械的性質	JIS B 1052-2	ナット側の要求を確認する
止めねじ等	JIS B 1053	B1051とは異なる対象の機械的性質を確認する
溶融亜鉛めっき締結用部品	JIS B 1048	めっきを伴う締結用部品の要求を確認する
締付け特性試験	JIS B 1084	トルク／締付け力の評価側を確認する
対応国際規格	ISO 898-1:2013	B1051と対応関係を持つ国際規格を確認する

スマートフォンでは表を横にスクロールして確認できます。

詳細な要求値や適用条件が必要になったら、対象部品と目的を特定したうえで、JIS B 1051と関連する製品規格・試験規格を組み合わせて確認してください。

まとめ：強度区分・材質・年版を分けて確認する

• JIS B 1051は、炭素鋼・合金鋼製のボルト、小ねじ、植込みボルトなどの機械的・物理的性質を扱う規格です。
• 強度区分8.8は材質名ではなく、8 → 800 MPa、.8 → 0.8、呼び降伏応力640 MPaという関係で読む性能分類です。ただし、これらは呼び値であり、合否判定の最小値そのものではありません。
• 8.8と08.8、強度区分と材質、強度区分と締付けトルクは分けて考えます。
• 現行表示はJIS B 1051:2014で、2024-10-21は改正日ではなく確認日です。2015/01の正誤票も確認します。
• 具体的な要求値や試験条件は、対象製品と条件を特定したうえで正式規格と関連規格へ進みます。

公式情報・参考資料

※本記事の内容と参考資料の確認状況は、記事の公開時点のものです。本記事はJIS B 1051を読む前の理解支援を目的とした解説です。個別製品の設計、適合性、試験条件、合否判定は、対象製品・用途・契約条件を特定したうえで正式な規格本文、正誤票、関連規格をご確認ください。詳しくは免責事項をご覧ください。
